L’impact caché des micro-coupures électriques sur portes industrielles

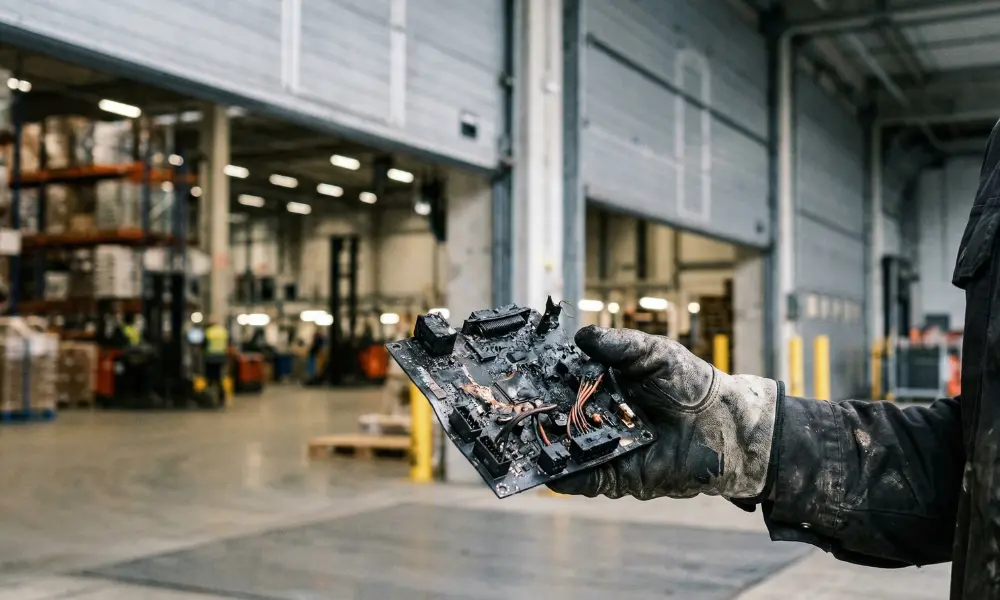

Votre porte industrielle refuse de s’ouvrir ? Le moteur est totalement muet ? Votre premier réflexe est d’accusez l’usure mécanique ou un moteur en fin de vie. Pourtant, lors de l’ouverture du capot, le diagnostic tombe : la mécanique est parfaitement intacte mais la carte de commande électronique (PCB) est littéralement carbonisée.

En 2026, avec l’instabilité croissante du réseau électrique français et les chocs de charge industriels, cette scène est devenue le quotidien des techniciens Fermetal. Dans près de 80% de nos interventions d’urgence pour portes bloquées, le coupable est invisible : ce sont les micro-coupures électriques et les surtensions transitoires qui détruisent en silence le cerveau de vos fermetures. Voici ce que les fabricants ne vous disent pas sur ces pannes fantômes et comment éviter que votre prochaine carte mère ne parte en fumée.

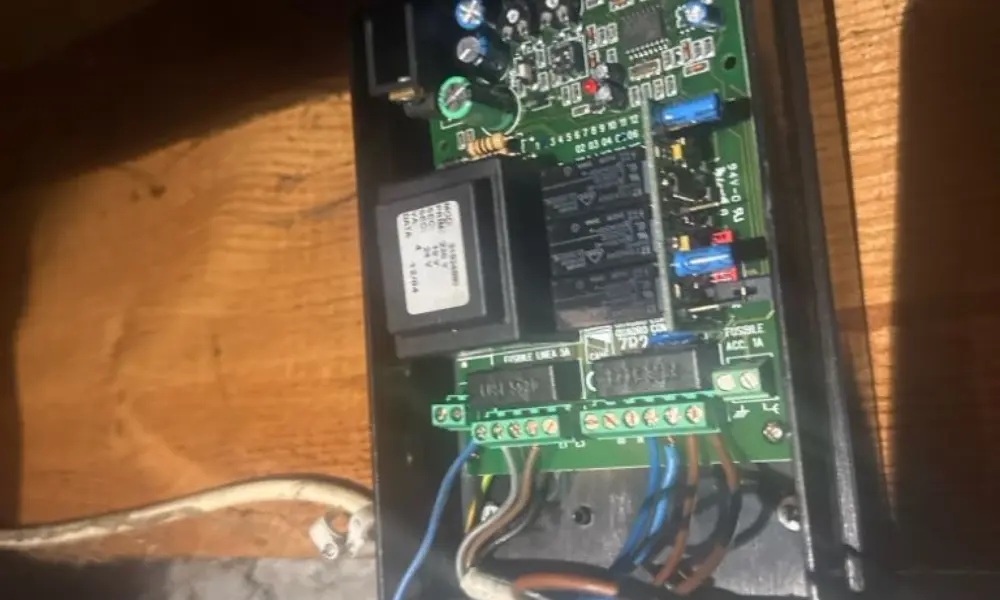

Que se passe-t-il dans les cartes mères de vos portes industrielles ?

Les automatismes modernes ne sont plus de simples contacteurs. Ils embarquent des variateurs de fréquence et des microprocesseurs très sensibles fonctionnant en 5V ou 24V. Pourtant, ils sont connectés directement à un réseau industriel de 230/400V.

Lorsqu’un creux de tension se produit, le véritable danger survient au moment du rétablissement du courant. L’énergie destructrice absorbée par les condensateurs de la carte mère lors de ce pic transitoire se calcule ainsi :

Prenons un exemple concret : avec une capacité de C = 100 µF et une surtension brutale de ΔV = 300 V, l’énergie générée atteint ≈ 4,5 J. Cette charge est largement suffisante pour faire fondre les varistances de protection de la carte et souder les contacts des relais.

Les premiers symptômes : avant la panne totale, vous observerez des arrêts intempestifs à mi-course. C’est le signe d’une réinitialisation forcée du microprocesseur (souvent signalée par les codes d’erreur E24 ou E34 sur  Hörmann).

Quelles sont les causes de panne d’un micro coupures électriques ?

Le réseau électrique français (RTE) note une augmentation alarmante des chocs de charge, notamment dus aux mécanismes d’effacement industriel et à l’injection massive des EnR (Énergies Renouvelables). Les onduleurs photovoltaïques génèrent une pollution harmonique importante (THD > 5%), tandis que les flux bidirectionnels fatiguent prématurément l’électronique située en bout de ligne.

Depuis 2009, les pannes liées aux coupures courtes ont bondi de 29%.

• Le faux coupable : dans 65% des cas, un rideau métallique industriel ou une porte sectionnelle bloquée n’est pas due à une panne mécanique du moteur, mais à la destruction de la carte mère par des micro-coupures électriques.

• Le contexte 2026 : la transition vers le « Smart Grid » européen et l’intégration massive des énergies intermittentes (solaire/éolien) ont multiplié par trois les variations de fréquence et les creux de tension sur les réseaux industriels.

• La solution préventive : l’installation de parasurtenseurs de Type 3 et d’onduleurs de ligne spécifiques aux fermetures motorisées permet d’isoler l’équipement et d’éviter des milliers d’euros de perte d’exploitation.

Comment différencier une usure moteur d’une attaque électrique ?

Nos experts Fermetal utilisent des protocoles stricts pour différencier une usure mécanique d’une attaque électrique :

• Comportement erratique : des pertes de fin de course répétées, une odeur d’ozone persistante dans le coffret, ou des arrêts intempestifs à mi-course.
• L’effet domino : si plusieurs portes de la même rangée de quais tombent en panne simultanément, la piste mécanique est écartée. C’est une signature électrique.
• Le test de validation : avant de remplacer le moteur, il est impératif de mesurer la stabilité de la tension d’arrivée au multimètre et de procéder à une réinitialisation matérielle (ex: commutateur S2) pour isoler le défaut du PCB.

Différence entre micro-coupures et chutes de tension

Pour poser un diagnostic précis et protéger efficacement vos fermetures industrielles, il est crucial de ne pas confondre ces deux anomalies électriques. Elles n’endommagent pas vos portes industrielles de la même manière :

• La micro-coupure : c’est une perte totale de tension (0V) d’une durée ultra-courte (de quelques millisecondes à moins d’une seconde). Le danger absolu ne vient pas de l’arrêt du courant mais du rétablissement brutal. Le pic de surtension qui l’accompagne agit comme un coup de foudre interne qui foudroie les composants de la carte mère instantanément.
• La chute de tension : le courant ne se coupe pas mais la tension nominale (ex: 230V) chute brutalement de 10 à 90% pendant une fraction de seconde. Pour compenser ce manque de « pression » électrique (Volts), le moteur de votre porte va aspirer beaucoup plus d’intensité (Ampères) pour réussir à lever le lourd tablier.

Résultat : une surchauffe accélérée du bobinage moteur et des variateurs qui se mettent en code erreur.

Comment protéger les portes industrielles des micro coupures électriques ?

Remplacer une carte mère pour qu’elle grille à nouveau le mois suivant est une aberration financière. L’installation d’un simple onduleur informatique sous-dimensionné ne sauvera pas vos moteurs. Pour sécuriser vos accès, Fermetal déploie un protocole de protection en 3 étapes :

• Séparation des lignes de puissance : l’erreur classique est de brancher l’alimentation d’une porte industrielle sur le même disjoncteur qu’une machine gourmande en énergie (compresseur, pont roulant). Lors du démarrage de cette machine, elle crée un appel de courant qui aspire la tension. Nous isolons vos fermetures sur des départs dédiés.
• Blindage par parasurtenseurs (Type 3) : nous installons directement dans le coffret de commande de la porte des modules à varistances (MOV) de Type 3 (<6kV). Ils agissent comme un bouclier et écrêtent instantanément les pics de surtension avant qu’ils n’atteignent le microprocesseur.
• Conditionnement de ligne (Filtres anti-harmoniques) : pour les sites très robotisés ou équipés en solaire, nous intégrons des filtres qui lissent la courbe de tension. De plus, nous proposons la tropicalisation des cartes (vernis IPC-CC-830) pour isoler l’électronique de l’humidité conductrice.

Ne laissez pas les fluctuations de tension paralyser votre chaîne logistique. Le meilleur solution est de faire une maintenance industrielle de rideau ou porte sectionnelle. Un contrat d’entretien et visites semestrielles obligatoires pour vos entrepôts et commerces.
